Bei näherer
Betrachtung

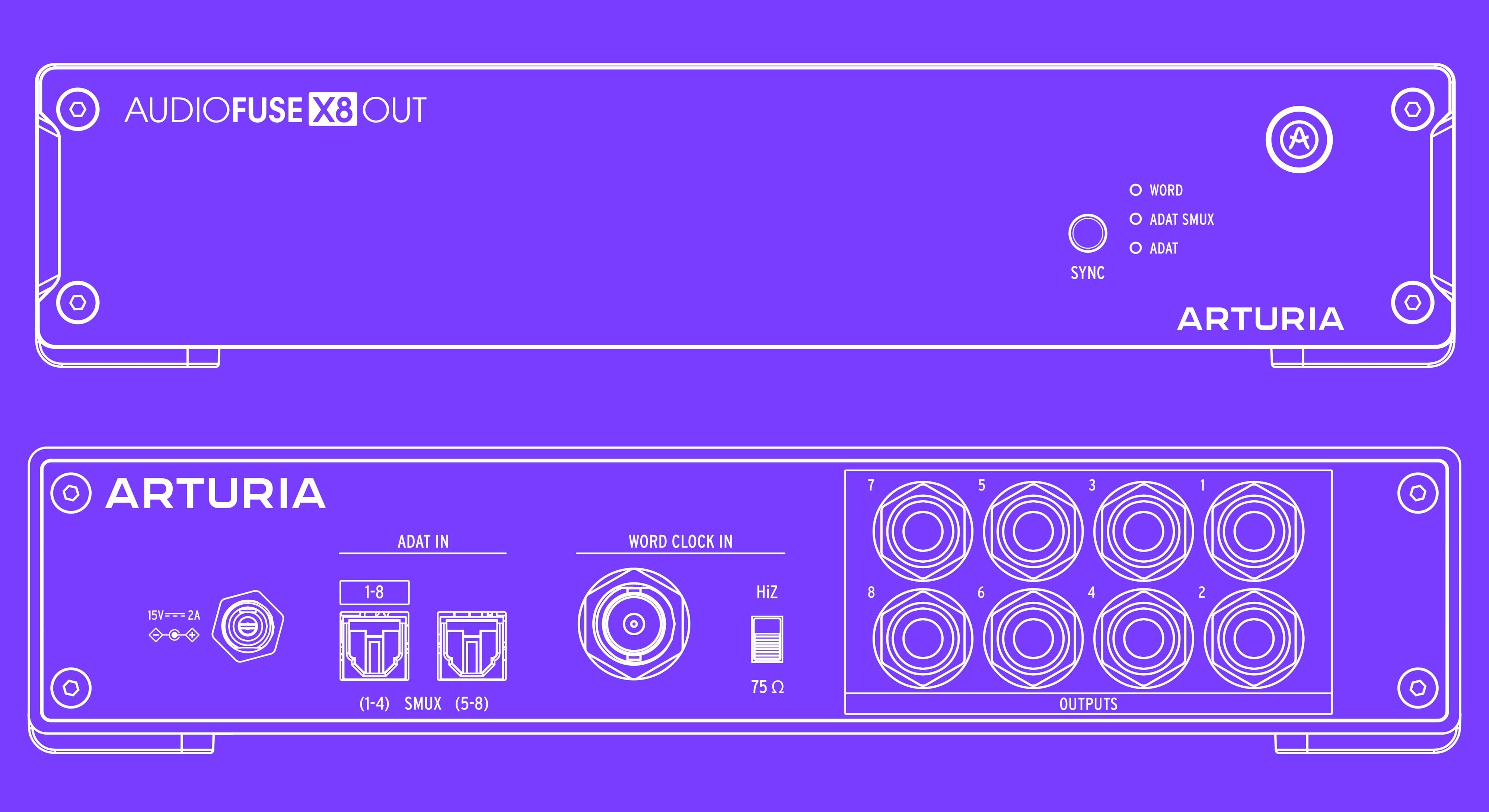

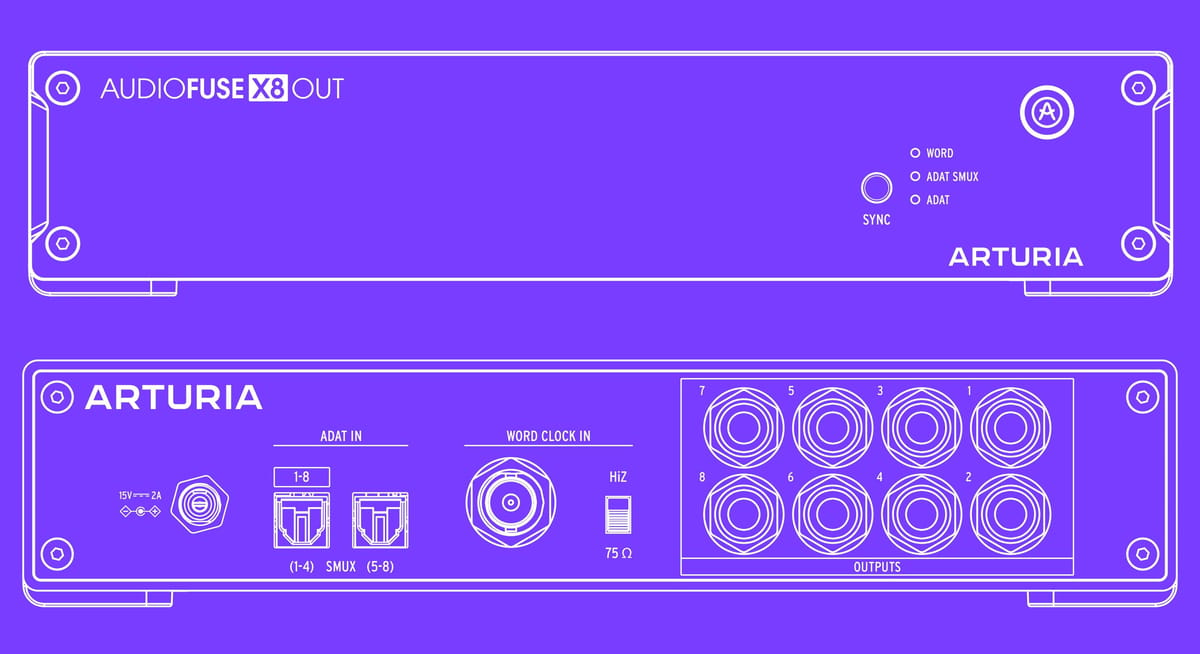

Entdecke das Layout, die Anschlüsse und Bedienoptionen des AudioFuse X8 OUT.
Overview
AudioFuse X8 OUT
1
Ausgangs-Bereich
Das AudioFuse X8 OUT bietet acht hochwertige Klinken-Ausgänge mit Line-Pegel, ideal für den Anschluss mehrerer externer Geräte wie Lautsprecher, Mischpulte und externe Effekt-Prozessoren.
2
Sync-Bereich
Der Sync-Bereich des AudioFuse X8 OUT sorgt dafür, dass alle angeschlossenen Geräte optimal miteinander harmonieren und eine perfekte Synchronisation erreichen. Sync-Optionen: Wählen Sie zwischen Word Clock-, ADAT- und ADAT SMUX-Synchronisierung, um sicherzustellen, dass alle Geräte synchron laufen. Statusanzeigen: Visuelles Feedback für die aktuelle Sync-Quelle und den Status.
3
ADAT-Eingänge
Auf der Rückseite befinden sich zwei ADAT-Eingänge, die den Anschluss von bis zu acht Kanälen mit digitalen Audiosignalen über ein kompatibles Audio-Interface oder einen Digitalmixer ermöglichen. ADAT IN: 1-8 Kanäle an einem ADAT-Port (1-8) für 44.1 kHz und 48 kHz Abtastrate. Für 88.2 kHz und 96 kHz 1-8 Kanäle, aufgeteilt auf zwei ADAT-Ports (1-4 und 5-8) für eine nahtlose digitale Integration. SMUX-Unterstützung: Gewährleistet die Kompatibilität mit höheren Sampleraten durch Verwendung des SMUX-Protokolls.
4
Word-Clock
Eine zuverlässige Clock ist entscheidend für ein optimal klingendes Audiosignal und eine Synchronisation von mehreren Geräte. Word Clock In: Ermöglicht die Synchronisation zu einer externen Word Clock-Quelle, wodurch ein perfektes Timing mit anderen digitalen Geräten gewährleistet wird. Hi-Z- und 75 Ω-Optionen: Schaltbare Impedanz für die Konfiguration unterschiedlicher Word Clock-Konfigurationen.
5
Stromversorgung und Anschlüsse
Das AudioFuse X8 OUT wurde für den anspruchsvollen Einsatz in Studio- und Live-Setups mit einem zuverlässigen Stromanschluss und Anschluss-Optionen ausgestattet. Stromversorgung: ein 15V 2A-Netzteil (im Lieferumfang enthalten). Stabile Konstruktion: gebaut, um den Anforderungen von Studios und Live-Einsatz zu entsprechen.
